SOMMER Wandbeschlag, Twist AM

Beschreibung zu SOMMER Wandbeschlag, twist AM

Der hier vorgestellte Wandbeschlag groß ist ein optionales Einbauzubehör passend für SOMMER twist AM Drehtorantriebe. Er kann als Alternative zum mitgelieferten Befestigungsbeschlag, der zur Anbringung der Antriebseinheit am Torpfosten dient, verwendet werden. Das Besondere an der großen Wandbefestigung ist dessen deutlich größere Grundplatte, die mehr Anschraublöcher bereit stellt. Damit lässt sich der Torantrieb auch an schwierigen Untergründen, etwa an Ziegelmauern montieren.

Lieferumfang

• SOMMER Wandbeschlag groß twist AM

Hinweis: Der SOMMER Wandbeschlag groß twist AM ist von seinen Abmessungen genau auf den twist AM Drehtorantrieb abgestimmt. Er ist also nicht für andere Gelenkarm-Drehtorantriebe geeignet. Weiterhin kann dieser auch nicht zur Befestigung von Spindel-Antrieben wie z. B. den Modellen SOMMER Drehtorantrieb twist 200 E, 1 flg./2 flg., twist350 und SOMMER Drehtorantrieb twist XL, 1 flg./2 flg. verwendet werden.

SOMMER Wandbeschlag groß twist AM bei schwierigem Montageuntergrund

Die SOMMER Gelenkarm-Drehtorantriebe twist AM werden in der Regel als einbaufertiges Komplettset inkl. Montagematerial angeboten. Pro Antriebseinheit wird auch jeweils ein ca. 197 x 73 mm messender Wandbeschlag mitgeliefert, der zu dessen Befestigung am Untergrund dient. Über den Wandbeschlag wird der Antrieb also am Torpfosten montiert. Passend dafür ist die Grundplatte mit vier Schraublöchern versehen, womit sich diese gut auf ebenem‘ Untergrund verschrauben lässt. Bei unebenem Mauerwerk, etwa aus Natur- oder Ziegelsteinen kann es jedoch passieren, dass eines oder auch mehrere Schraublöcher nicht passen, sodass keine ausreichende Stabilität gewährleistet ist. In diesem Fall ist es besser auf den alternativen SOMMER Wandbeschlag groß twist AM zurückzugreifen, der mehr Verschraubungsmöglichkeiten bietet.

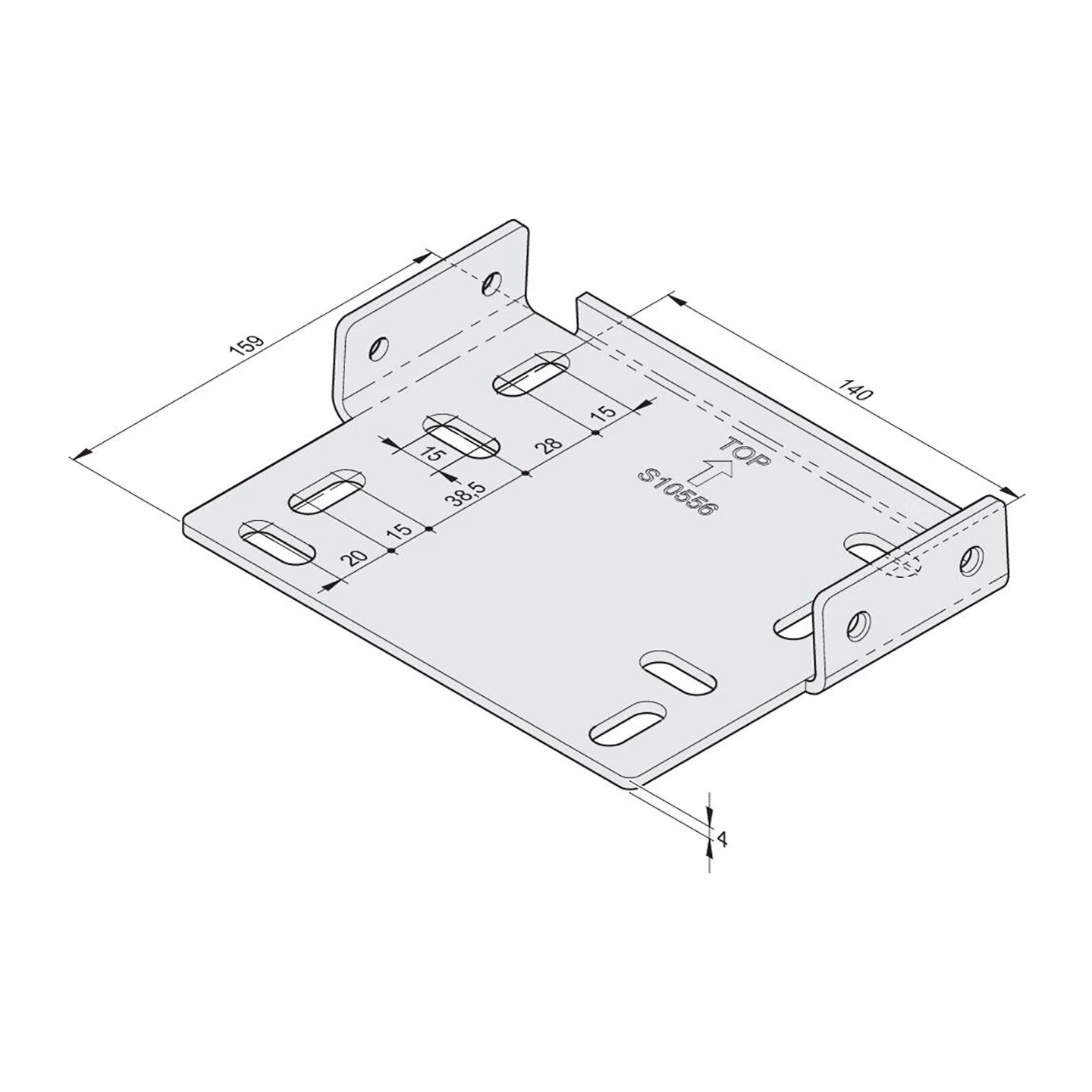

Das Alternativbauteil ist von der Breite (197 mm) her identisch zum mitgelieferten Standardbeschlag. Der Antrieb wird hier ebenfalls zwischen zwei seitlich an der Grundplatte angebrachten Laschen und den darin vorhandenen Bohrungen verschraubt. Die Besonderheit des Sonderbeschlags ist jedoch dessen deutlich vergrößerte Grundplatte, die nun eine Grundfläche von 197 mm x 159 mm aufweist. Auf dieser befinden sich zudem mit acht Schraublöchern doppelt so viele Befestigungspunkte wie beim Standardteil. Dies bietet einen Montagevorteil bei unebenen Oberflächen, da man auch hier den Antrieb über eine ausreichende Anzahl an Schrauben befestigen kann. Dank des SOMMER Wandbeschlags groß twist AM ist es jedoch auch möglich, den Antrieb an weniger stabilen Untergründen zu montieren, bei denen generell mehr Befestigungspunkte erforderlich sind.

Bitte beachten Sie beim Einbau darauf, den Wandbeschlag immer in der richtigen Orientierung anzubringen. So weist eine in das Metall eingeprägte Markierung (Top) zur Oberseite. Der Beschlag sollte also entsprechend mit dieser Markierung nach oben zeigend angebracht werden. Generell ist der SOMMER Wandbeschlag groß twist AM sowohl für den linken als auch für den rechten Torpfosten geeignet. Handelt es sich also um eine zweiflügelige Toranlage, dann reicht es aus, denselben Beschlag einfach zweimal zu bestellen.

Technische Daten

• Sonderbeschlag für Gelenkarm-Drehtorantrieb twist AM
• Alternative zu mitgelieferten Wandbeschlag klein
• Grundplatte 197 mm x 159 mm, mit 8 Schraublöchern
• Montagevorteil bei schwierigem Untergrund (z. B. Ziegelsteine)
• Material: Stahl verzinkt

EAN: 4015862943200
