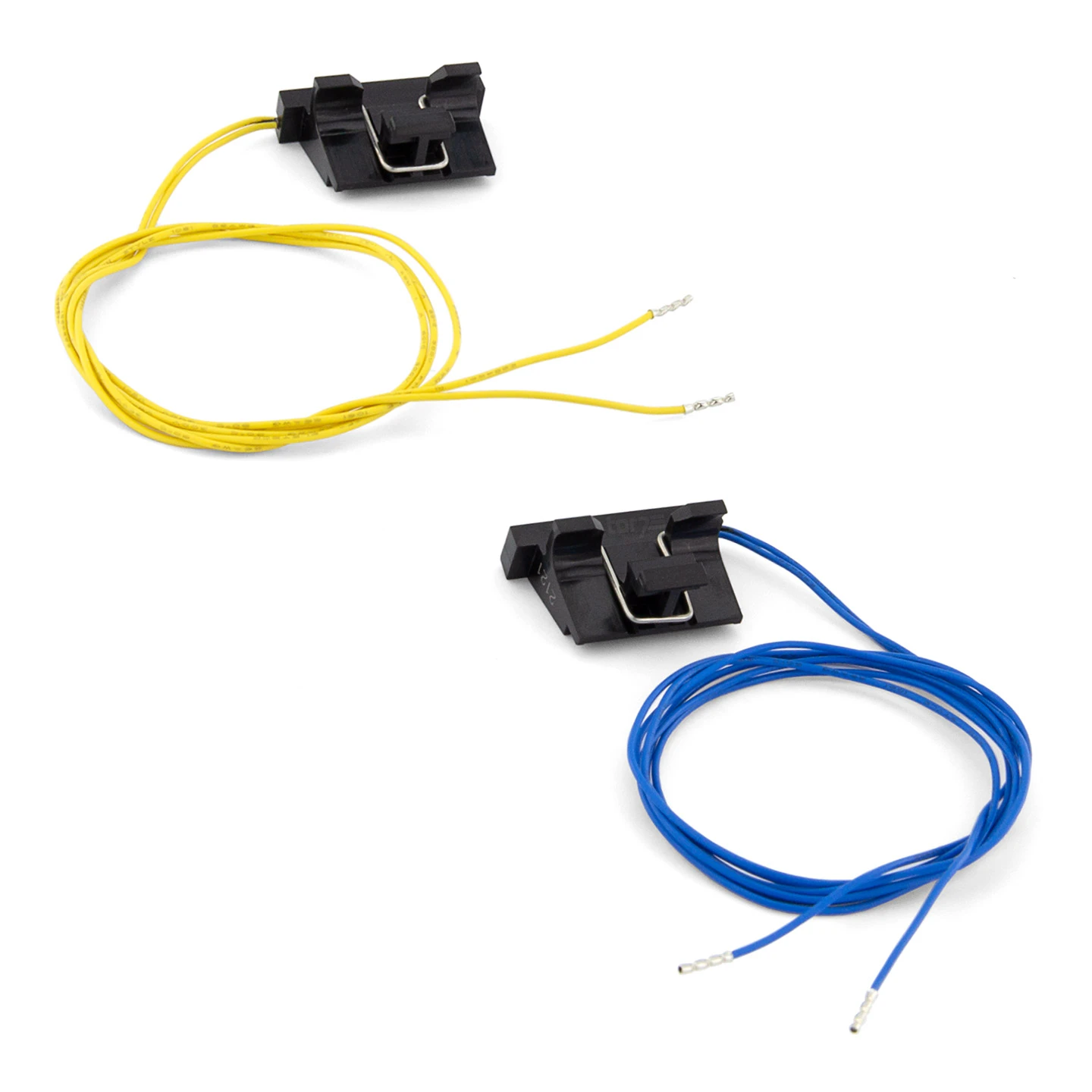

SOMMER Reedsensor-Set Twist 200 E

Beschreibung zu SOMMER Reedsensor-Set twist 200 E

Das SOMMER Reedsensoren-Set eignet sich als Ersatzteil für den SOMMER Drehtorantrieb twist 200 E und wird dort zur Bestimmung der Endlagen Tor AUF/Tor ZU eingesetzt. Verbaut sind diese Sensoren auf den Gewindespindeln im Schutzrohr der Schubstange. Dieser kraftvolle Antrieb ist für kleinere Toranlagen mit einer maximalen Flügelbreite von 2,5 m geeignet und ermöglicht eine komfortable, motorische Bedienung. Bei einem Defekt der bestehenden Reedsensoren kann dieses Set als passgenaues Ersatzteil genutzt werden. Die optimale Einstellung der Endschläge ermöglicht, dass der Antrieb in der Endlage Tor ZU maximal starr ist und der maximal mögliche Laufweg voll genutzt wird. Einstellarbeiten sollten sorgsam und niemals mit einem Akkuschrauber oder ähnlichem Werkzeug vorgenommen werden. Eine Umdrehung der entsprechenden Stellschraube bewirkt dabei 1,25 mm Verstellweg bei der Einstellung der Endschalter. Hierbei sollten auch die Anschlusskabel nachgezogen und gebündelt werden, um ein Verklemmen im Gehäuse zu vermeiden.

Lieferumfang

• SOMMER Reedsensor-Set twist 200 E

Hinweis1: Die Auslieferung des SOMMER Reedsensor-Set twist 200 E erfolgt immer ohne Gewindespindel. Das entsprechende Bauteil ist separat als SOMMER Gewindespindel twist 200 E/EL erhältlich.

Hinweis2: Das SOMMER Reedsensor-Set twist 200 E passt nur zum twist 200 E Drehtorantrieb mit kurzer Antriebsspindel (Spindelhub = 390 mm). Es ist dagegen inkompatibel zum SOMMER Drehtorantrieb twist 200 EL, 1 flg./2 flg., der sich durch einen langen Spindelhub von 550 mm auszeichnet. Für den längeren Antrieb wird alternativ das SOMMER Reedsensor-Set twist 200 EL/350/XL empfohlen.

Kompatible Antriebe

• SOMMER Drehtorantrieb twist 200 E, 1 flg./2 flg.



EAN: 4015862883353
