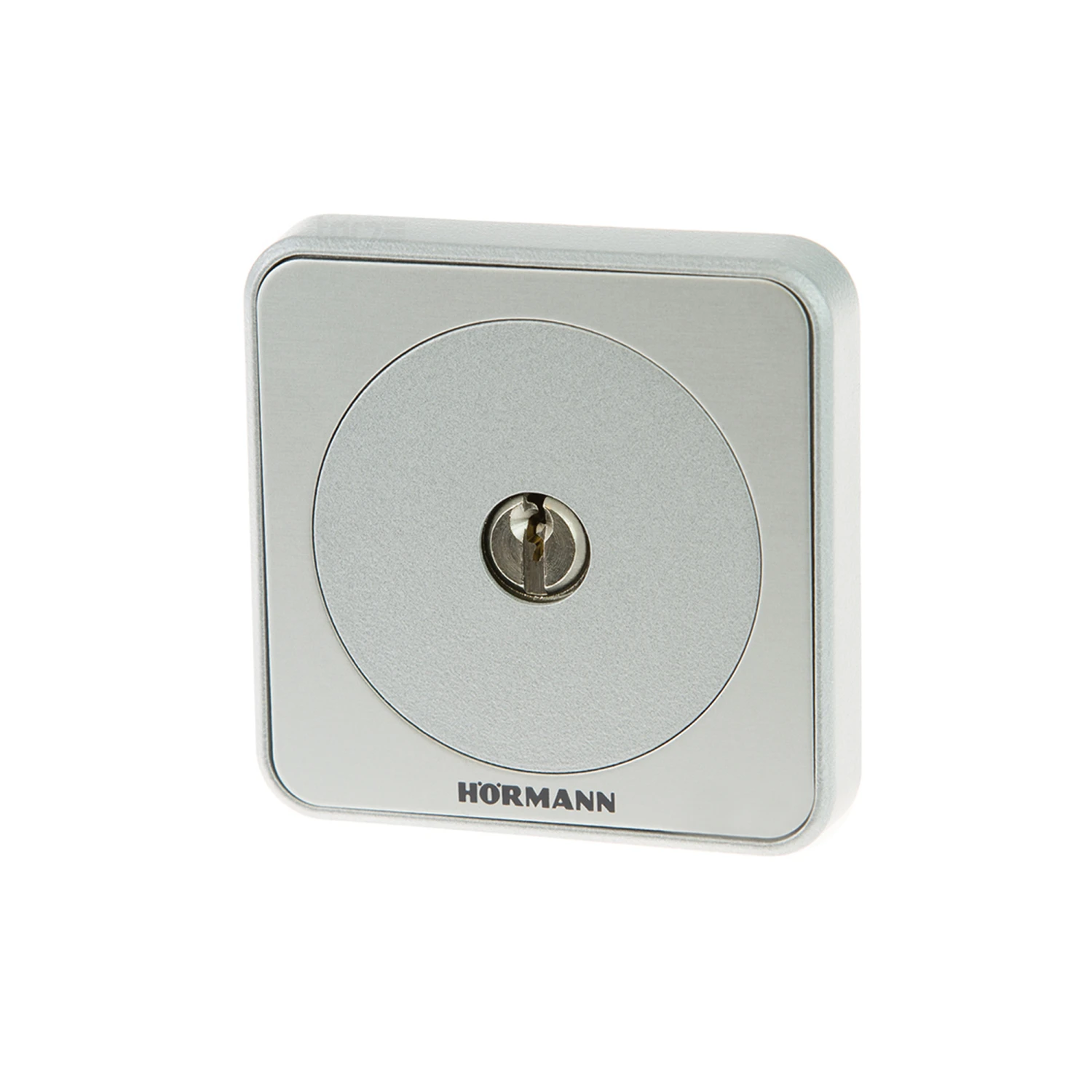

Hörmann Schlüsseltaster STUP 50

Beschreibung zu Hörmann Schlüsseltaster STUP 50

Schlüsseltaster von Hörmann eignen sich zum Öffnen und Schließen Ihrer Garage. Der Schlüsselschalter STUP 50 muss in das Gemäuer eingelassen werden (Unterputz-Montage). Hierfür muss ein Loch mit einem Durchmesser von 80 mm in die Wand gebohrt werden. Die Unterputzdose sollte einen Durchmesser von 60 mm und eine Tiefe von mindestens 55 mm aufweisen.

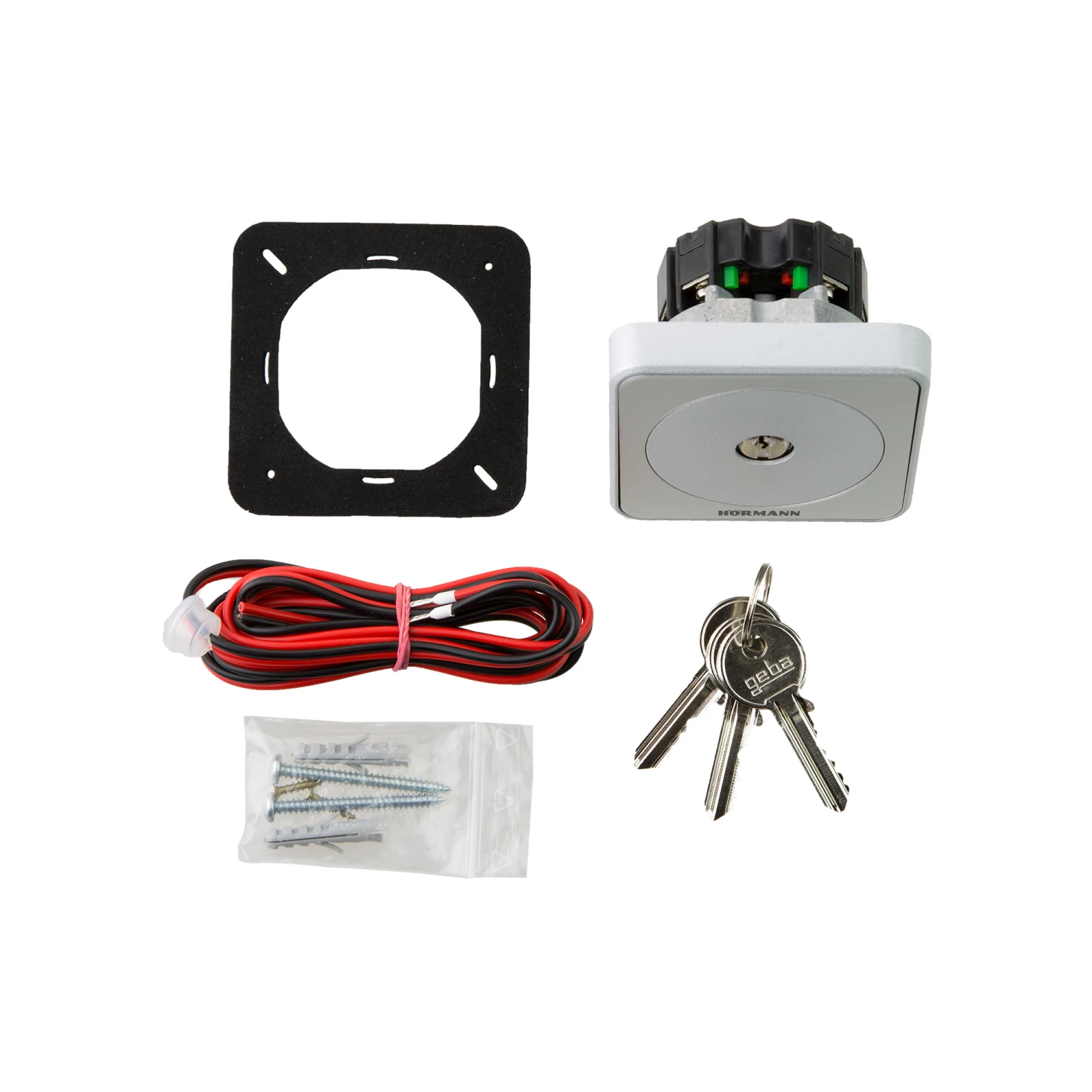

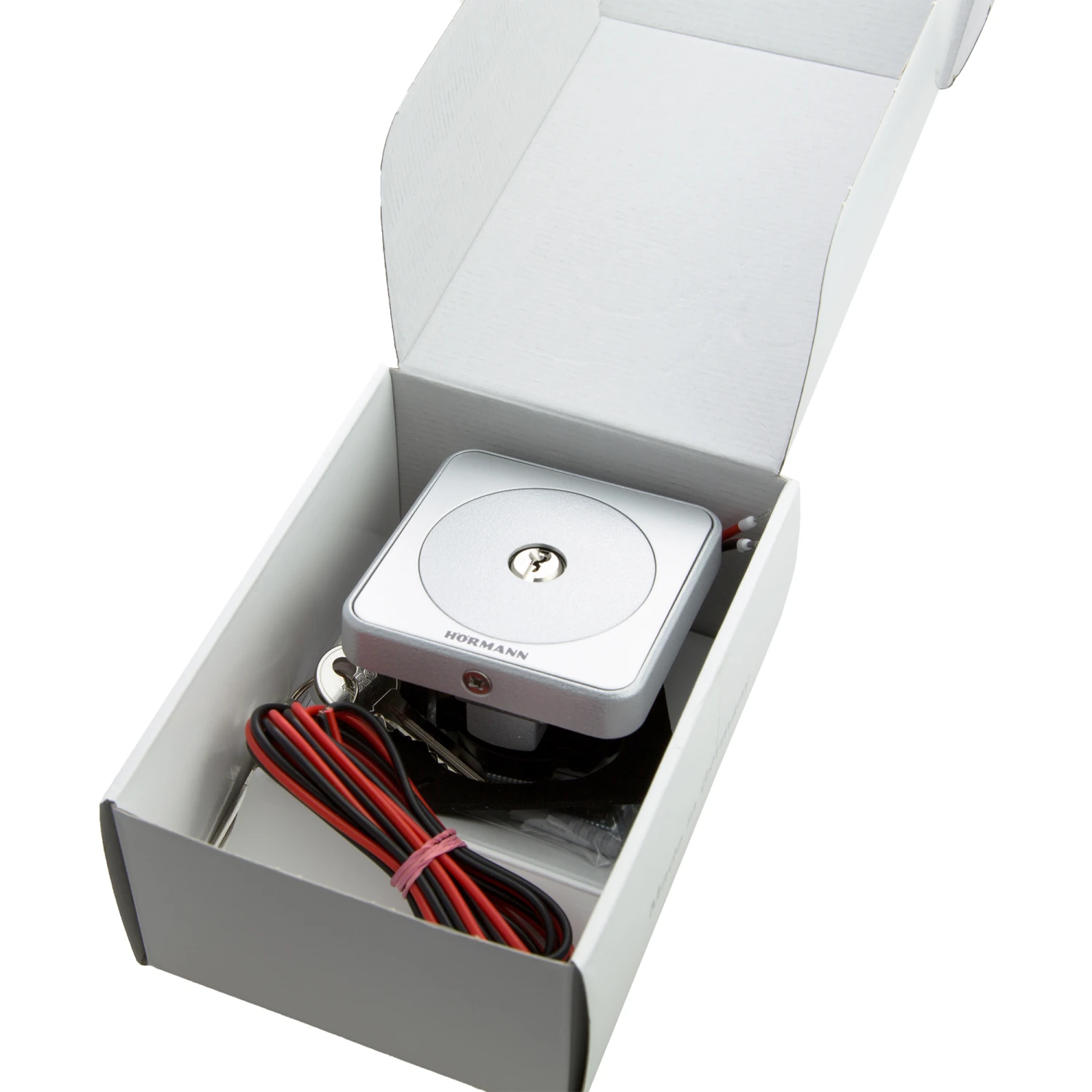

Lieferumfang

• 1 x Schlüsseltaster STUP 50
• 3 PZ-Schlüssel
• PZ-Halbzylinder (30,5 mm + 10 mm)
• 2 Meter Anschlussleitung (zweiadrig)

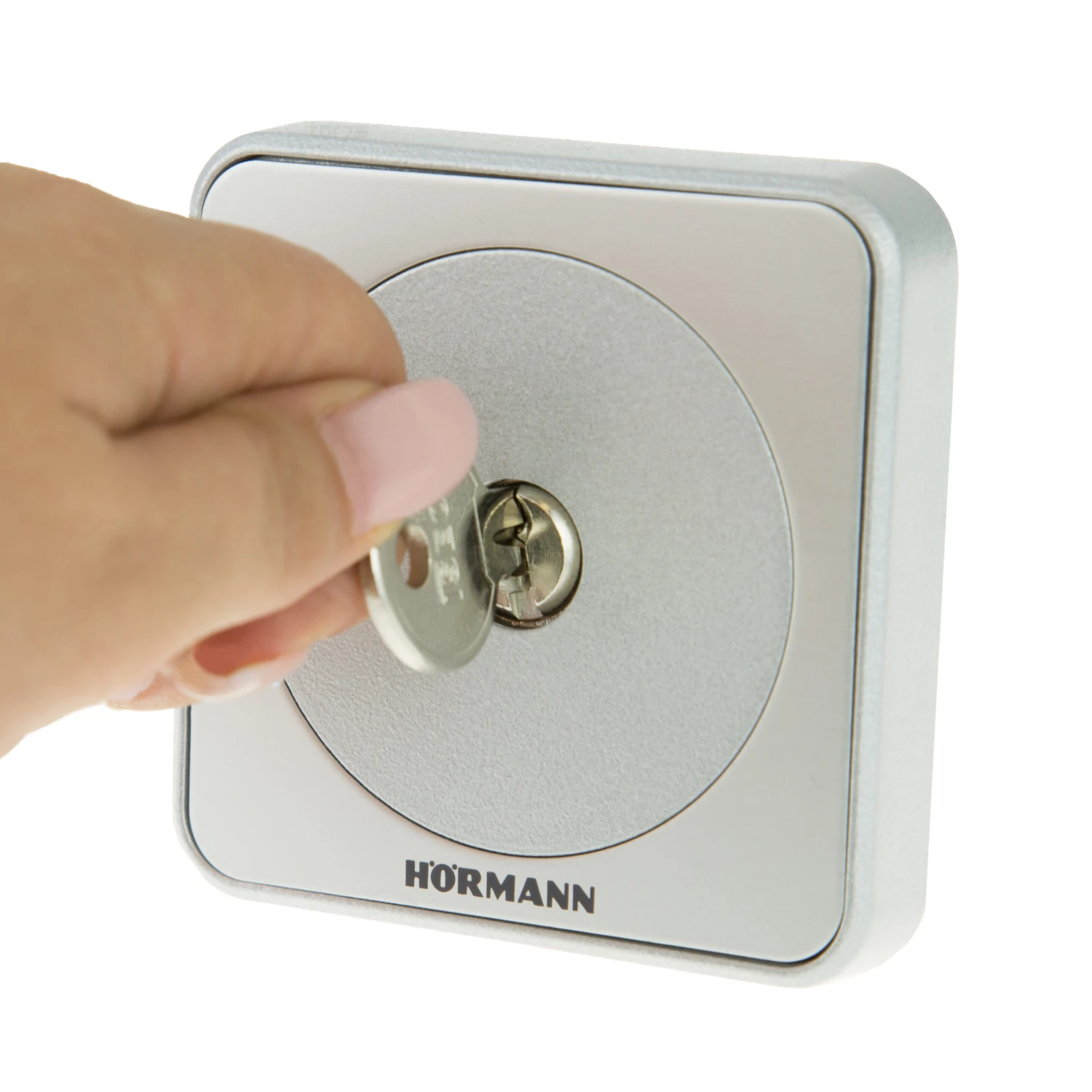

Für die Bedienung des Schlüsselschalters muss lediglich ein passender Schlüssel ins Schloss gesteckt und umgedreht werden. Dadurch werden ein Kontakt im Inneren geschlossen, ein Impuls ausgelöst und der angeschlossene Tormotor aktiviert. Im Lieferumfang sind insgesamt drei Schlüssel enthalten, sodass Sie jederzeit auf einen Ersatzschlüssel zurückgreifen können, falls einer verloren geht.

Technische Daten

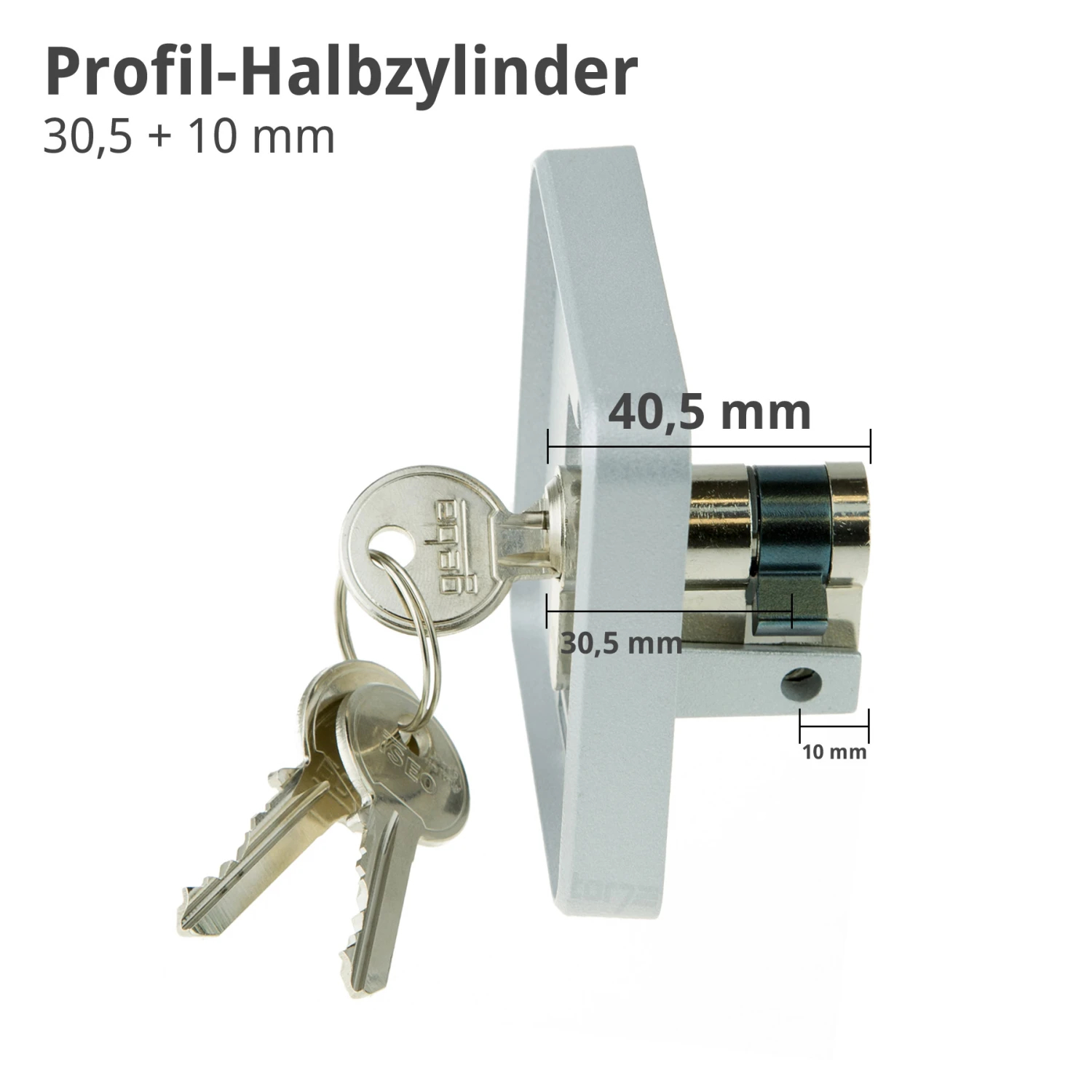

• inklusive Profil-Halbzylinder 30,5 + 10 mm lang; Schließnase 0° fest
• Maße (B x H x T): 80 x 80 x 15 mm
• für Unterputzmontage
• erforderliche Unterputz-Dose: ø 60 mm, Tiefe 55 mm
• tastend/rastend einstellbar
• Impulsfunktion oder Schaltfunktion einstellbar
• auch in Verbindung mit verschiedenen Funk-Innentastern FIT 2 oder Hörmann Funk-Innentaster FIT 2-1, BiSecur nutzbar
• zwei Impulstaster zur Ansteuerung von zwei Antrieben oder Richtungswahl, zweite Öffnungshöhe
• max. Schaltleistung: 30 V DC / 2,5 A (ohmsche Last); 230 V AC / 500 W (ohmsche Last)
• Schutzart IP 65

Anders als beim Vorgängermodell Hörmann Schlüsseltaster STUP 40 wird für die zweite Funktion kein Hörmann Mikrotaster MKT 1 für Schlüsseltaster STAP STUP ESA ESU mehr benötigt, da der Toröffner bereits mit einem Multifunktions-Schalteinsatz ausgestattet ist. Auf diese Weise können Sie zwei Antriebe bedienen. Ferner können Sie am STUP 50 einen Hörmann Funk-Innentaster FIT 2, BiSecur, Hörmann Funk-Innentaster FIT 2, 868 MHz oder Hörmann Funk-Innentaster FIT 2-1, BiSecur anschließen, sodass mit Hilfe des Schlüsseltasters zwei Garagen per Funk im Impulsbetrieb auf- und zugefahren werden. Außerdem lässt sich der Schlüsselschalter über den FIT 2 komplett ausschalten, beispielsweise wenn Sie in den Urlaub fahren.

Erweiterte Einsatzmöglichkeiten durch Schaltfunktion

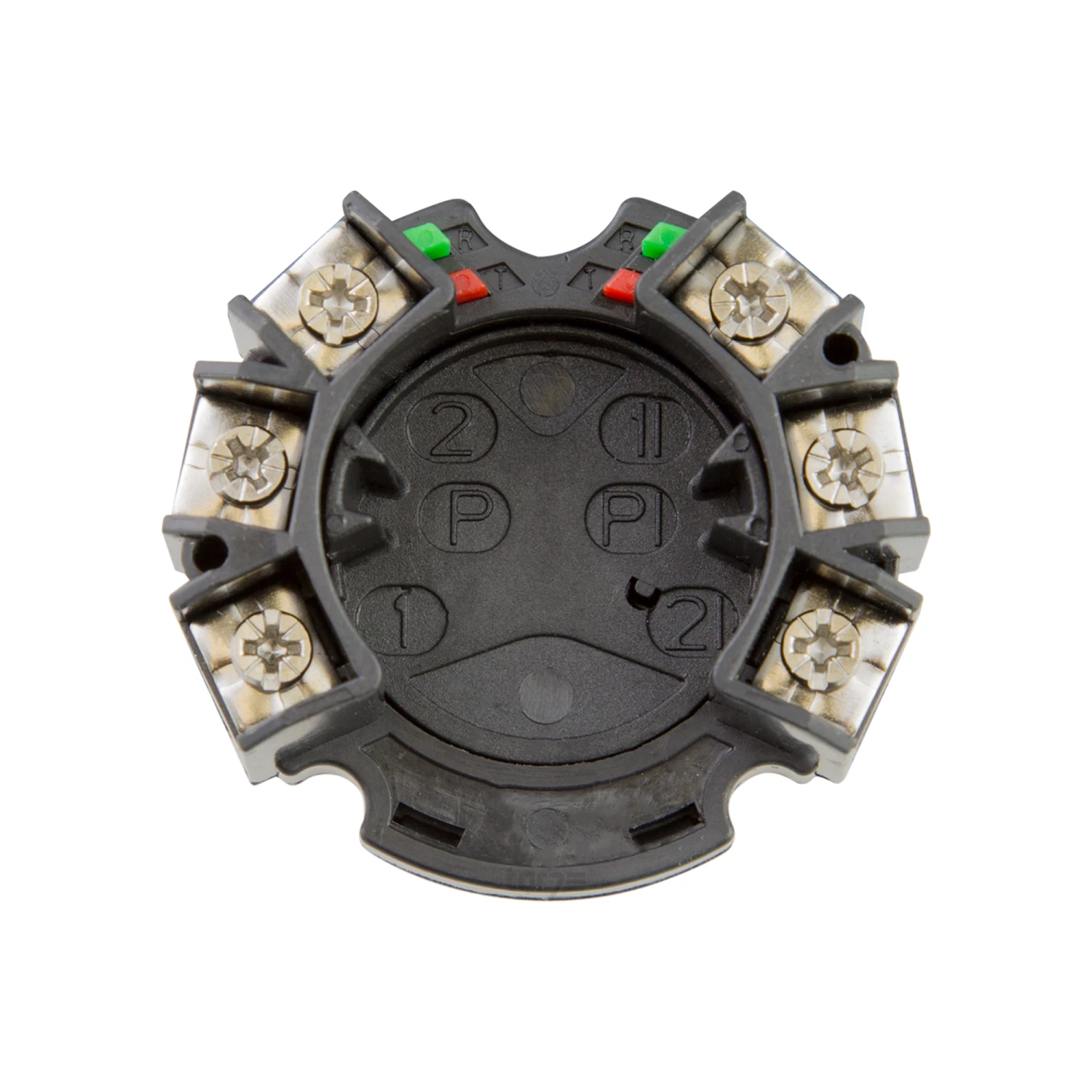

Sie haben die Möglichkeit, den Schlüsseltaster entweder tastend oder rastend einzustellen. Ein rastender Schalter hält nach Betätigung selbstständig seine neue Stellung, wohingegen ein tastender Schalter eine Ruheposition besitzt, die nach Ende der Betätigung wieder eingenommen wird. Die entsprechende Schaltfunktion kann über die farbigen Pins (rot und grün) eingestellt werden. Damit lassen sich bis zu zwei beliebige elektrische Verbraucher bis 500 W über den Schlüsselschalter ein- und ausschalten. Der Stup 50 ist funktionsgleich mit dem Aufputzmodell Hörmann Schlüsseltaster STAP 50.

EAN: 4005954884849
