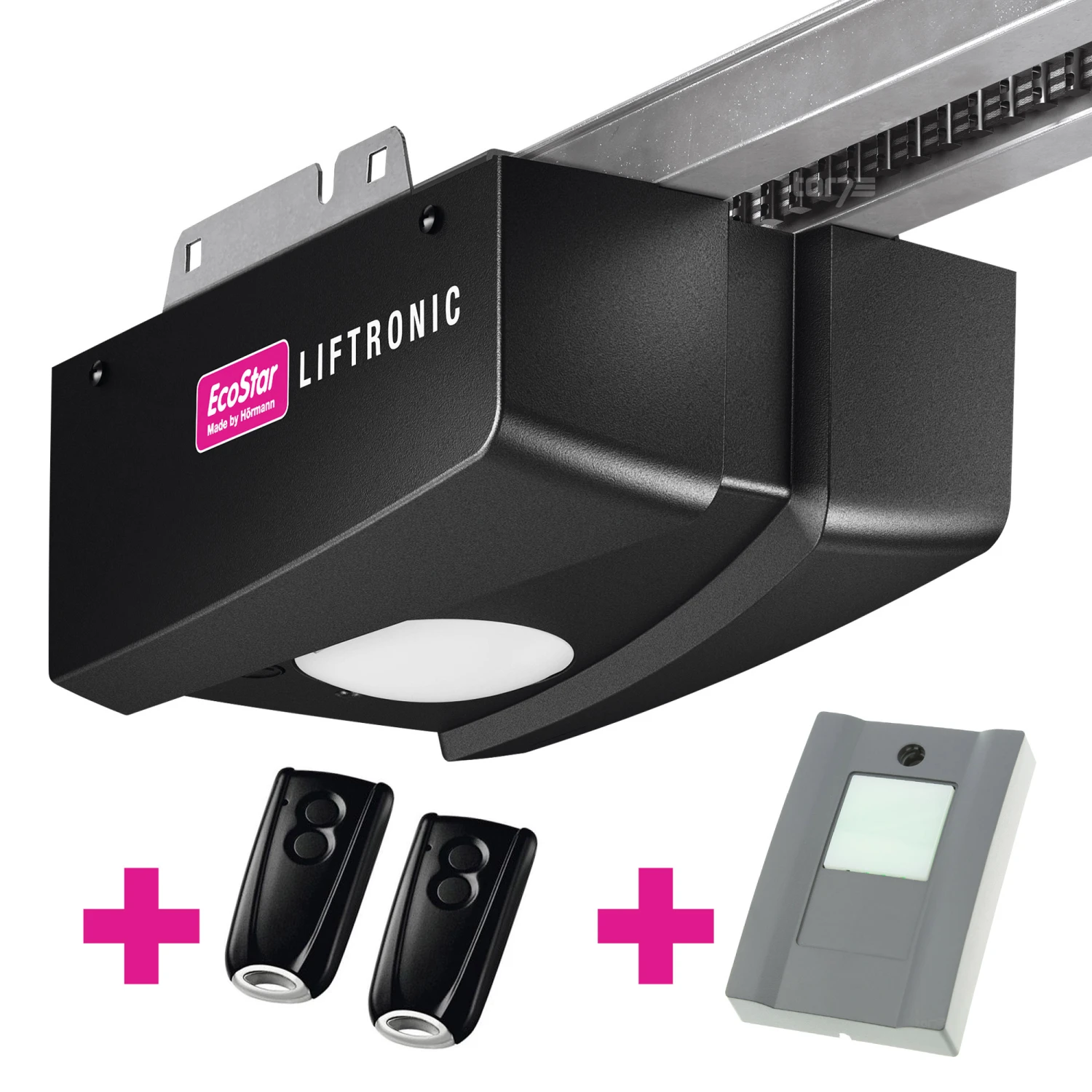

Hörmann EcoStar Liftronic 700 Garagentorantrieb Mit Schiene

Beschreibung zu Hörmann EcoStar Liftronic 700 Garagentorantrieb mit Schiene

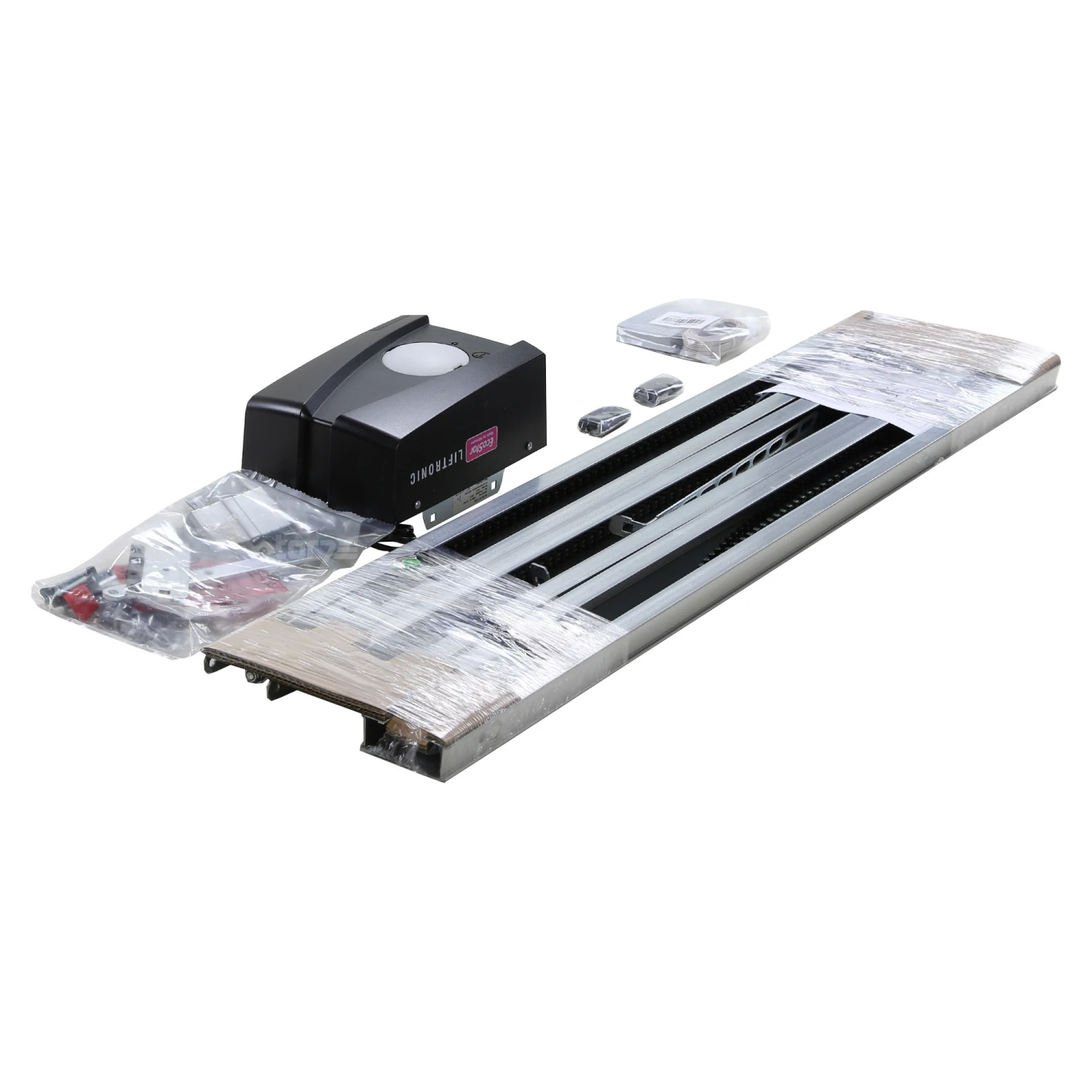

Lieferumfang

• Garagentorantrieb EcoStar Liftronic 700
• Hörmann Antriebsschiene, dreiteilige Führungsschiene FS 3-M mit wartungsfreiem Zahngurt
• vormontierte Antriebsschiene
• integrierter Empfänger mit 6 Speicherplätzen für 6 Handsender

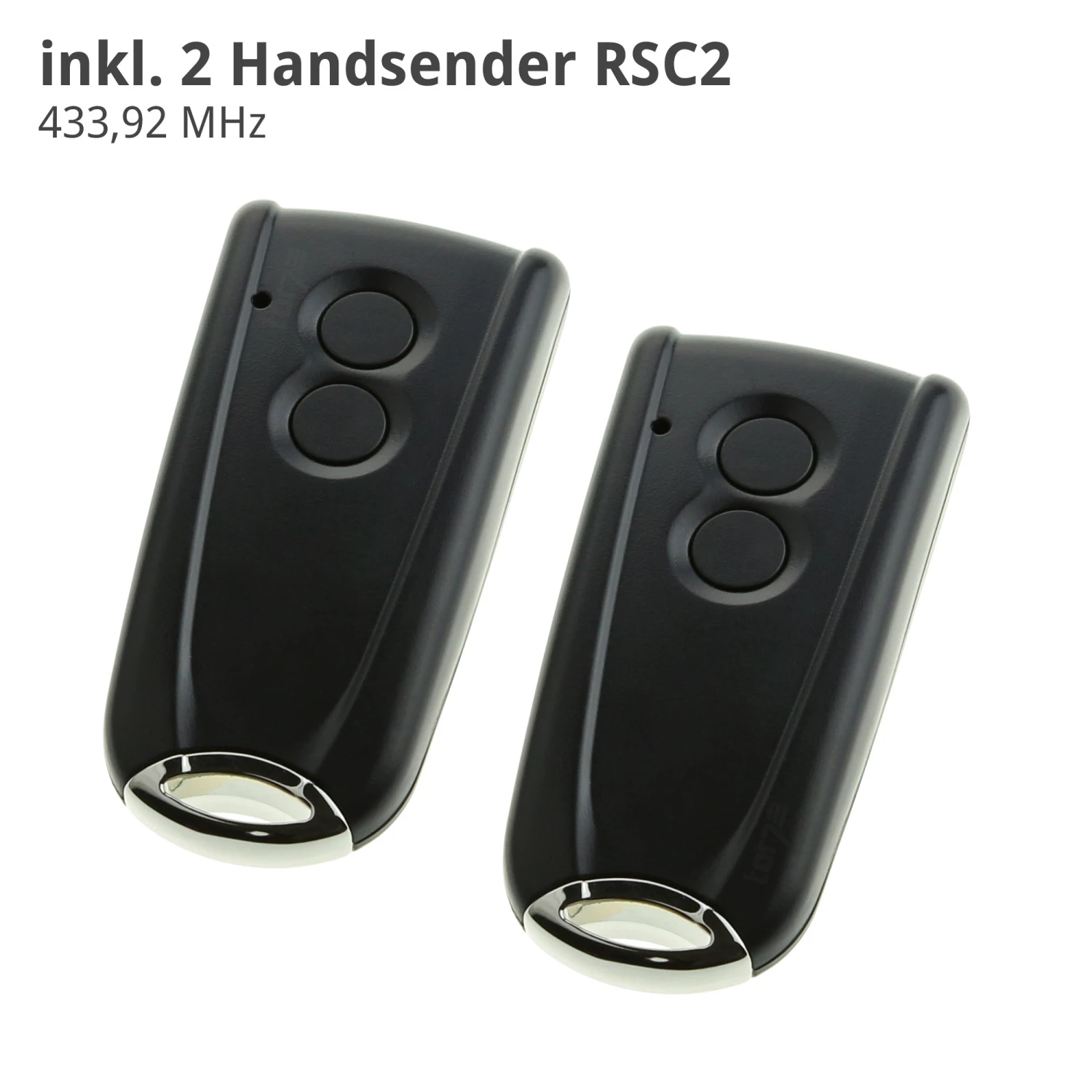

• 2 x Hörmann Handsender EcoStar RSC 2, 433 MHz RC Rolling Code

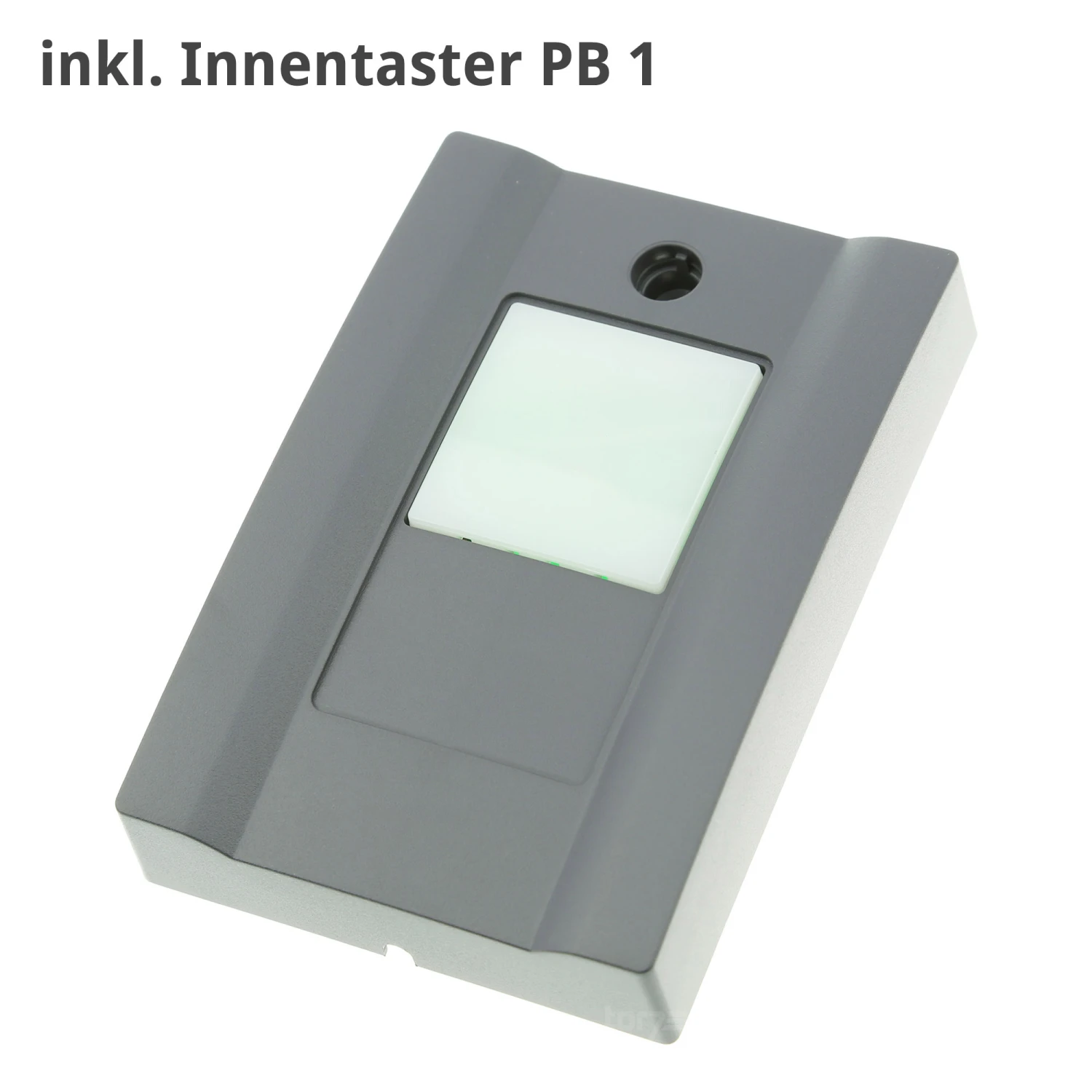

• 1 Innentaster PB 1
• Innennotentriegelung
• Universalbeschlag zur leichten Montage an Schwingtoren und Sectionaltoren
• Montagezubehör und Befestigungsmaterial
• Montageanleitung und Schaltplan

Im Allgemeinen sind die EcoStar Garagentoröffner besonders für leichtgängige Tore geeignet. Je nach Ausführung kann man mit ihnen aber auch Holztore elektrisch öffnen. Beachten Sie dazu bitte die zulässigen Torgrößen in der folgenden Tabelle. Beim Einbau unter der Decke ist bei Schwingtoren von EcoStar oder Hörmann kein Freiraum erforderlich. Bei anderen Fabrikaten sind zwischen Torlaufhöchstpunkt und Decke 30 mm notwendig. Dabei ist der Bewegungshub zu beachten. Bei Sectionaltoren von Hörmann oder EcoStar mit Niedrigsturzbeschlag (Z oder L) muss man einen Freiraum von 15 mm haben und mit Normalbeschlag (N) ist kein Freiraum erforderlich. Bei anderen Fabrikaten sind zwischen Torlaufhöchstpunkt und Decke wieder 30 mm notwendig. Bitte ebenfalls Bewegungshub beachten.

Eigenschaften	Liftronic 700
Zug- und Druckkraft:	700 N
Öffnungsgeschwindigkeit:	13,5 cm/s
Gewicht:	14 kg
Bewegungshub:	2725 mm
Gesamtlänge:	3295 mm
maximale Torfläche leichtgängiges Tor:	9,5 m²
für Holztore geeignet:	bis 7 m²
maximale Torbreite:	4000 mm
maximale Höhe Schwingtore:	2750 mm
maximale Höhe Sektionaltore:	2375 mm
Standby:	6 W
Beleuchtung:	10 W
Einsatzbereich:	-20° – 60 °C
Frequenz:	433 MHz Rolling Code

Aufgrund des eingebauten Energiespartrafos und des geringen Standby-Verbrauchs wird einiges an Strom eingespart. Zusätzlich profitieren Sier von einer sicheren Abschaltautomatik, die das Tor sofort bei unerwarteten Hindernissen stoppt. Um die Sicherheit Ihrer Toranlage zu erhöhen, besteht zudem die Möglichkeit eine Lichtschranke anzuschließen. Ein weiterer Pluspunkt ist das 2-Minuten-Licht, das besonders in Garagen ohne Lichtanschluss vorteilhaft ist.

Technische Daten

• Netzanschluss 230/240 V AC
• inkl. Anschlussleitung mit Euro-Stecker
• leise Hörmann-Zahngurt-Technik
• geringer Stromverbrauch durch Energiespartrafo
• automatische Hinderniserkennung und Kraftbegrenzung
• sichere Abschaltautomatik
• 2-Minuten-Licht
• Sanft-Anlauf und Sanft-Stopp
• Anschlussmöglichkeit für Taster und 2-Draht-Lichtschranke
• bei Stromausfall Schnellentriegelung von innen per Zugseil
• ohne zweiten Garagenzugang Notentriegelung von außen erforderlich

Der Liftronic 700 besitzt eine maximale Zugkraft von 700 N. Er eignet sich anders als der Liftronic 500 auch für Holztore. Die Torblattfläche darf höchstens 7 m² betragen. Die Handsender RSC 2 nutzen die Frequenz 433 MHz Rolling Code. Sie haben zwei Funktionstasten, die zwei verschiedene Garagentore fernbedienen können. Der Handsender ist zudem mit dem EcoStar RSE 2 kompatibel.

ACHTUNG: Der EcoStar RSC 2, 433 MHz ist ausschließlich mit EcoStar Liftronic oder Portronic Torantrieben kompatibel.

Hörmann Zubehör für EcoStar Liftronic Antriebe

• Hörmann EcoStar 1-Kanal-Relais-Empfänger RERE 1, 433 MHz, Rolling Code
• Hörmann EcoStar 1-Kanal-Relais-Empfänger RERI 1, 433 MHz, Rolling Code
• Hörmann Handsender EcoStar RSE 2, 433 MHz RC Rolling Code
• Hörmann Handsender EcoStar RSC 2, 433 MHz RC Rolling Code
• Hörmann Handsender EcoStar RSZ 1, 433 MHz RC Rolling Code
• Hörmann Handsenderhalterung für EcoStar RSC 2
• Hörmann Funk-Codetaster RCT 3b, 433 MHz RC Rolling Code
• Innentaster PB 1
• Hörmann Innentaster PB 3
• Hörmann EcoStar Notentriegelungsschloss NET
• Hörmann Einweg-Lichtschranke EL 101

Der Hersteller Hörmann bietet ein vielfältiges Angebot an Zubehör und Ersatzteilen. Auf diese Weise kann der Komfort und Funktionsumfang der Toranlage erheblich erweitert werden. Mit dem beleuchteten Innentaster PB 1 an Ihrer Garageninnenwand können Sie Ihre Garage beispielsweise ganz einfach per Knopfdruck öffnen oder schließen. Voraussetzung ist, dass original EcoStar Zubehör verwendet wird. Möchten Sie mehr als 6 Handsender anlernen, so kann Empfänger RERI oder RERE am Liftronic Torantrieb angeschlossen werden. Darüber hinaus ist der Anschluss eines Tasters und einer Sicherheitseinrichtung (2-Draht-Lichtschranke) möglich.

Die Montage wird durch den Universalbeschlag für den Toröffner erleichtert. Im Lieferumfang ist selbstverständlich auch das entsprechende Montage- und Befestigungsmaterial enthalten. Die detaillierte Montageanleitung und der Schaltplan erleichtern die Montage zusätzlich.

EAN: 4042533664768
